防爆及矿用一般型产品通用要求（矿用一般型篇）

一、产品技术文件要求

(一) 产品技术说明书

需提供技术说明书的产品，应满足以下要求：

 ( 1 )执行标准中应至少包括以下要求：

GB/T 12173-2008  《矿用一般型电气设备》

GB/T 3836.1-2021  《爆炸性环境 第 1 部分：设备 通用要求》

GB/T 3836.3-2021  《爆炸性环境 第 3 部分：由增安型“e”保护的设备》

 MT/T 661-2011  《煤矿井下用电器设备通用技术条件》

《煤矿安全规程》

(2)矿用一般型标志 KY；

(3)外壳材质；

(4)外壳防护等级；

(5) 明确适用 GB/T 12173-2008 要求的条款，以及不适用上述标准要求 的条款及原因；

(6)使用环境要求。

(二) 产品图纸

应提供总装图、与安全结构相关的零部件图。产品图纸应满足 GB 4457 ~ 4460 《机械制图》和 GB/T 12173-2008 的规定，以及以下要求：

(1)图纸中所标注的产品名称、型号等应与产品技术说明一致；

(2) 图纸应有设计、审核、批准人签字(包括日期)，并加盖申请单位印章。

此外，各图纸中应注明以下参数和要求：

1．总装图

(1)要有外形尺寸、标志；

(2)应写明电压等级、电气间隙、爬电距离、防护等级；

(3)明确其他装配工艺要求；

(4)应能反映出主要零元部件的安装位置。

2．零部件图

(1) 外壳焊接图

外壳尺寸，包括材质和壁厚。

(2) 紧固件

1)螺栓规格；

2)防松措施。

(3) 电缆引入装置

1)是否有尖锐棱角；

2)是否有夹紧装置；

3)防护等级；

4)是否使用封堵件。

(4) 连接件

1)导线是否能可靠连接；

2)连接件结构；

3)连接导体截面积。

(5)标牌

1)标志、MA 标牌；

2)警告标牌；

3)铭牌；

包括标志、安标编号、主要参数、出厂编号、制造厂名、防护等级等。

 4)MA 标牌材质。

（三）产品主要零（元）部件及重要原材料明细表

产品的主要零(元)部件及重要原材料包括外壳。明细表中列出零(元)部件的具体名称、规格型号或材质、生产单位、受控类别。可参照表 10 编制。

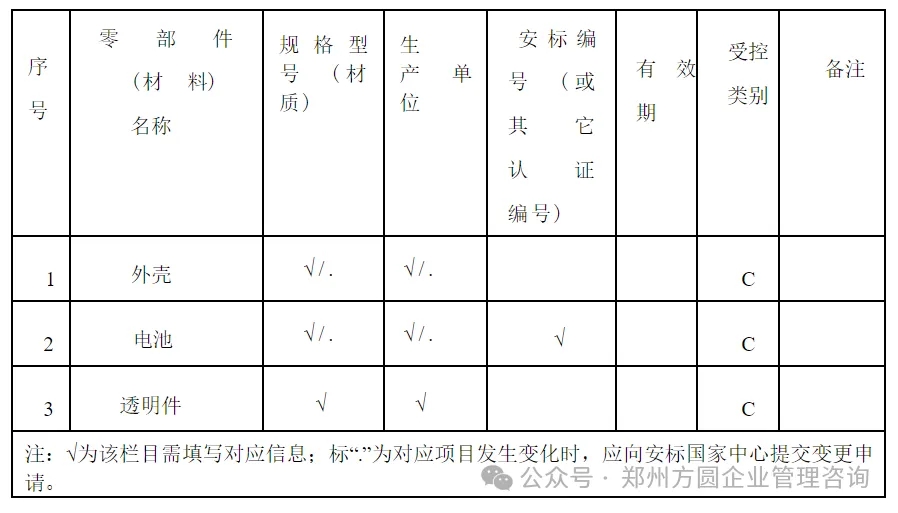

 表10   主要零(元)部件及重要原材料明细表

(四) 产品使用说明书产品使用说明书按 GB/T 9969-2008、GB/T 12173-2008 标准编写，并包括以下内容：

(1)用途和使用环境条件；

(2) “KY”标志；

(3)产品执行标准；

(4)警示语句；

(5)安装、调试、使用、维护、修理等方面的注意事项；

(6)其他有关产品安全的特殊说明。

二、产品检验

委托相关技术检验机构进行产品检验， 向申请人(持证人) 发出产品检验通知书。

(一) 检验样品

样品来源方式按产品审核发放实施规则执行。

    采用送样检验方式的，在图纸审查基本合格后，进行产品检验。

申请人(持证人)在接到图纸审查机构送样通知后， 再按通知要求寄送样品。

(二) 检验方式

实验室检验。

(三) 检验项目

根据产品不同检验型式，检验项目见表 11。

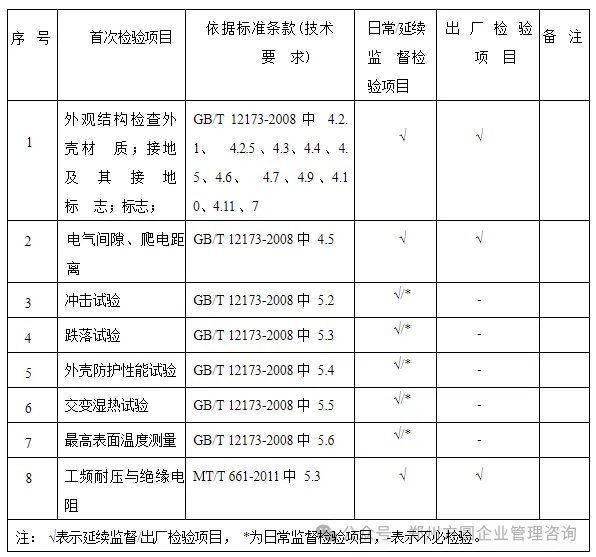

 表11   矿用产品安全标志检验项目、要求

(四) 判定规则

产品检验项目全部合格时，判定该产品检验合格；任一项目检验不合格，判定该产品检验不合格。

三、工厂评审

申请人(持证人)应对涉及产品安全性能的技术文件、生产组织、关键工序、采购和外协、产品检验等环节进行严格控制， 确保产品安全性能满足标准要求， 并应满足以下要求：

(1)所有的检验应形成文件；

(2)典型检验包括：

1)外观结构、接地和标志检查；

2)工频耐压与绝缘电阻检查。
